Обзор

Предустановленные подстанции серии YBF предназначены для электроснабжения кольцевой сетью 7,2 кВ и 12 кВ, питания с двойным питанием или в системе конечного питания в качестве высоковольтных распределительных, метрологических, компенсационных, контрольных и защитных устройств. В дополнение к трансформаторам в предварительно установленной подстанции, сторона высокого давления также оснащена четырехпозиционным или двухпозиционным переключателем нагрузки, резервным предохранительным предохранителем и вставным предохранителем; На стороне низкого давления в соответствии с требованиями пользователя установлены контрольные электроприборы, распределительные электроприборы, компенсационные устройства и счетчики электроэнергии.

Предустановленные подстанции серии YBF могут использоваться как в помещениях, так и на открытом воздухе, широко используются в различных местах, таких как промышленные парки, жилые кварталы, бизнес - центры и высотные здания.

Структурные особенности

Структура коробки разделена на две части спереди и сзади. Впереди - интервал работы высокого и низкого давления. Интервал высокого давления включает в себя зажим высокого давления, переключатель нагрузки, переключатель распределения давления без нагрузки, вставной предохранитель, а также клапан сброса давления, термометр масла, указатель уровня масла, сливной клапан; Интервал низкого давления включает зажимы низкого давления; Задняя часть - корпус топливного бака и радиатор, обмотка трансформатора и сердечник, переключатель высокого давления и предохранительный предохранитель находятся в топливном баке.

Характеристики производительности

* Малый размер, компактная конструкция, только для внутренней коробки той же емкости меняется около 1 / 3;

* Полное уплотнение, полная изоляция, расстояние без изоляции, надежное обеспечение личной безопасности;

* Может использоваться как для кольцевой сети, так и для терминала, преобразование очень удобно, повышает надежность электропитания;

Потери малы, ниже, чем внутренние потери трансформаторов типа S9;

Кабельные разъемы могут работать с током нагрузки 200А, в экстренных случаях могут работать в качестве переключателя нагрузки и имеют характеристики изолирующего переключателя;

* Использование двойной защиты плавким предохранителем снижает эксплуатационные расходы. Вставной предохранитель с плавкой двойной чувствительности (температура, ток);

* Использовал метод подключения / Y и трехфазную пятицилиндровую структуру, высокое качество напряжения, нейтральная точка не дрейфует, корпус не нагревается, низкий шум, хорошие противоминные свойства.

Условия использования

* Высота над уровнем моря: 1000m (за пределами этого диапазона проектируется отдельно);

* Давление ветра: не более 70 Па (эквивалентно 35 м / с);

Влажность: среднесуточное значение не более 95%, среднемесячное значение не более 90%;

* Температура окружающей среды: максимальная температура + 55°C, минимальная температура - 25°C;

Уровень сейсмической защиты: горизонтальное ускорение 0,4 м / с2; Вертикальное ускорение 0,15 м / с2;

* Интенсивность землетрясения: 8 градусов;

Место установки: наклон не более 3 °;

Окружающая среда установки: окружающий воздух не подвергается значительному загрязнению, такому как коррозионные, горючие газы и водяной пар, место установки не имеет сильных вибраций.

Применение продукции

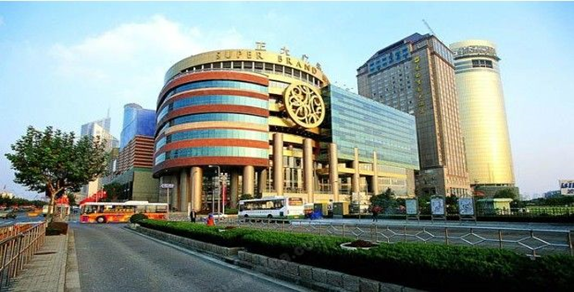

上海正大商业市场

五粮液集团                                                     中国科技大学
